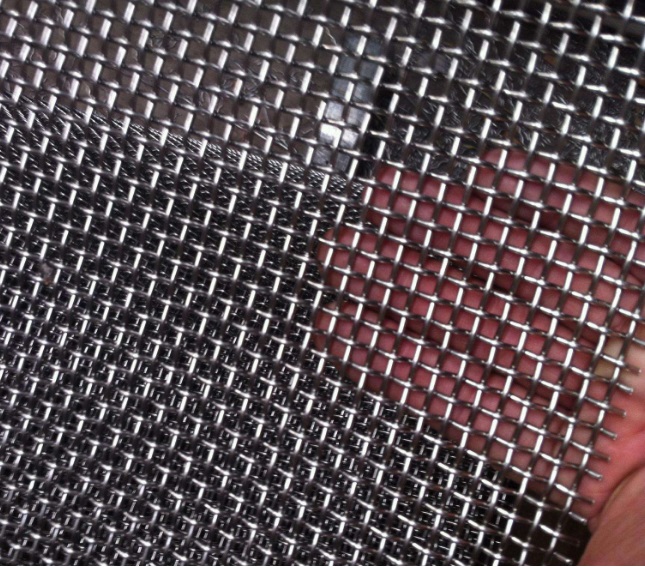

65锰属于高碳锰钢，是最常用的弹簧钢之一，锰可以提高淬透性，表面脱碳倾向比硅钢小，经热处理后的综合力学性能优于碳钢。65锰钢轧花网其优异的耐磨性多数用于矿山煤矿等磨损强度较大的工地。用65猛钢时需要注意，并不是所有规格的轧花网都适合用65猛。65猛钢比45号钢每吨贵600—800元，因此许多客户认为65猛钢轧花网做出来要比45号钢轧花网要好，这不一定，很多情况下65猛钢轧花网反而不如45号钢轧花网耐用，65猛钢的特点是硬度高，耐磨性好，但较脆，45号钢硬度不如65猛，但韧性比65猛要好。65锰钢适合做整织或定位轧花网，绝大多数情况下整织或定位轧花网弯曲度都较下，一般弯曲度不超过3%，有些整织轧花网弯曲度也很大，比如200丝03，这种规格的弯曲度大概在9%，弯曲度大于6%的轧花网，最好不要用65锰钢，不是不能做，做出来就没有65猛应有的效果了，弯曲度过大，对丝的拉伸也大，65锰钢韧性并不好，过大的拉伸对65猛内部影响很大，做出来看似没事，一用就明显了，本应能用3个月，结果可能一个星期都用不了。这就是因为65猛钢韧性不太好造成的，因些如果弯曲度大于6的时候，尽量不要选择65猛，45号钢要比65猛钢好，如果非要用65猛，最后用退火的65猛，但是退火65猛有丝径限制，不能超过400丝，并不是材质越贵就越好，请客户朋友一定要注意。在有就是65猛和45号钢都不太适合电焊，电焊非常容易开焊，如果轧花网产品做好后还要进一步电焊处理的话，最好选择铁丝的，即Q235B。 |
